TÌM HIỂU KÍCH THƯỚC BULONG TIÊU CHUẨN VinP

14/10/2020 Đăng bởi: Nguyệt Hà

Nội dung [ẩn]

Bulong là sản phẩm cơ khí phổ biến trong cuộc sống hàng ngày. Thế nhưng không phải cũng nắm được kích thước và đọc thông số của bulong để có lựa chọn phù hợp khi cần sử dụng.

Bulong lục giác ngoài kích thước theo tiêu chuẩn DIN 933

Thao khảo: Sản phẩm bulong lục giác ngoài

Đặc điểm: Đạt tiêu chuẩn DIN 933, đầu lục giác, ren suốt

Dưới dây là bảng tra kích thước bulong lục giác ngoài, trong đó các kí hiệu thể hiện:

+ Đường kính bu lông tiêu chuẩn d = 14mm

+ Bước ren P = 2mm

+ Chiều dày giác K = 8.8mm

+ Chiều rộng của giác s = 22mm

Bảng tra tiêu chuẩn DIN 933

d	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22
P	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5
k	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14
s	7	8	10	13	17	19	22	24	27	30	32
d	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56
P	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5
k	15	17	18.7	21	22.5	25	26	28	30	33	35
s	36	41	46	50	55	60	65	70	75	80	85

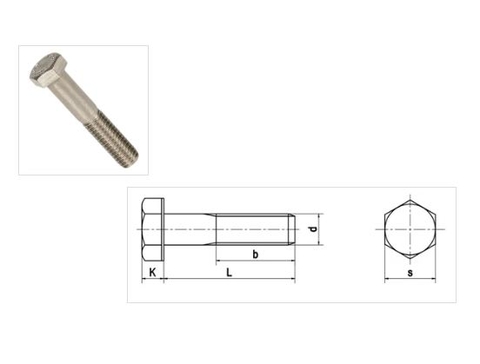

Bulong lục giác ngoài kích thước theo tiêu chuẩn DIN 931

Đặc điểm: Đạt tiêu chuẩn DIN 931, đầu lục giác, ren lửng giữa.

Bulông lục giác ngoài theo tiêu chuẩn DIN 931

d	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22
P	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5
k	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14
s	7	8	10	13	17	19	22	24	27	30	32
b1, L≤125	14	–	18	22	26	30	34	38	42	46	50
b2, 125<L≤200	–	22	24	28	32	36	40	44	48	52	56
b3, L>200	–	–	–	–	–	–	–	57	61	65	69
d	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56
P	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5
k	15	17	18.7	21	22.5	25	26	28	30	33	35
s	36	41	46	50	55	60	65	70	75	80	85
b1, L≤125	54	60	66	72	78	84	90	96	102	–	–
b2, 125<L≤200	60	66	72	78	84	90	96	102	108	116	124
b3, L>200	73	79	85	91	97	103	109	115	121	129	137

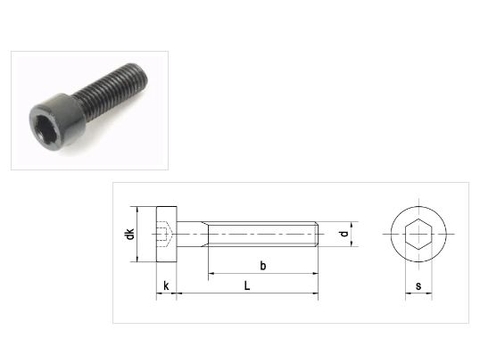

Bulong lục giác chìm đầu trụ kích thước theo tiêu chuẩn DIN 912

Tham khảo: Sản phẩm Bulong lục giác chìm

Đặc điểm: đầu trụ được gia công rỗng phía bên trong. Bên ngoài đầu có thiết kế bo tròn.

Bu lông lục giác chìm đầu trụ tiêu chuẩn DIN 912

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5
b*	18	20	22	24	28	32	36	40	44	48	52	56	60	66	72
dk	5,5	7	8,5	10	13	16	18	21	24	28	30	33	36	40	45
k	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
s	2,5	3	4	5	6	8	10	12	14	14	17	17	19	19	22

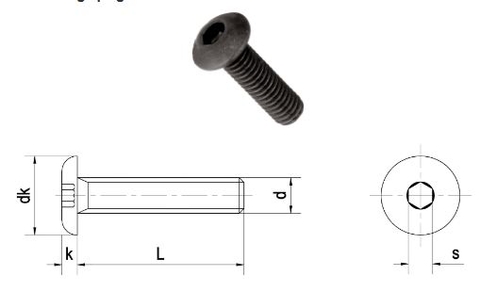

Bulong lục giác chìm đầu cầu kích thước theo tiêu chuẩn DIN 7380

Bu lông lục giác chìm đầu cầu tiêu chuẩn DIN 7380 có bền 10.9

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	–	2	–	–	–	–	–	–
dk	5,7	7,6	9,5	10,5	14	17,5	21	–	28	–	–	–	–	–	–
k	1,65	2,2	2,75	3,3	4,4	5,5	6,6	–	8,8	–	–	–	–	–	–
s	2	2,5	3	4	5	6	8	–	10	–	–	–	–	–	–

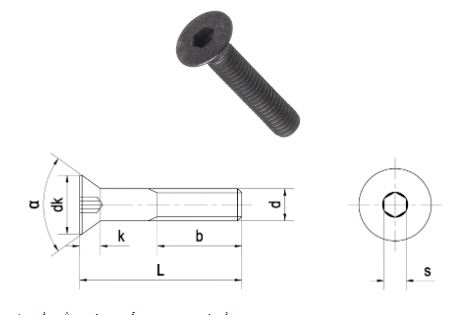

Bulong lục giác chìm đầu bằng kích thước theo tiêu chuẩn DIN 7991

Bu lông lục giác chìm đầu bằng tiêu chuẩn DIN 7991

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

0,5

0,7

0,8

1,25

1,5

1,75

–

2,5

–

1,7

2,3

2,8

3,3

4,4

5,5

6,5

–

7,5

–

8,5

–

90 ⁰

–

90 ⁰

–

90 ⁰

–

2,5

Tất cả các sản phấm Bulong lục giác ở trên đều được phân phối với giá cả cạnh tranh nhất bởi công ty TNHH VINP.
